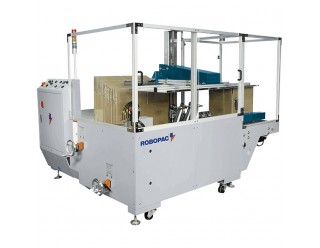

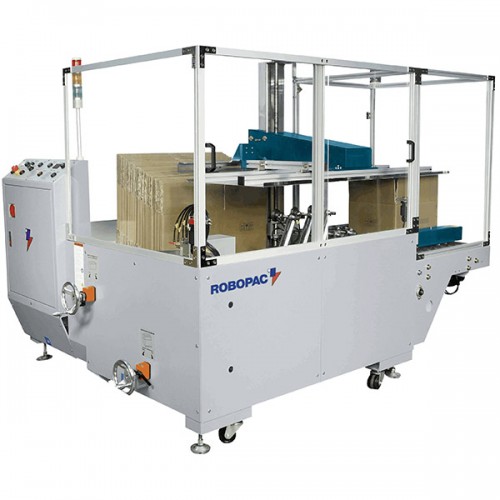

FORMADORA AUTOMATICA CAJAS SUPERBOX Superbox es una formadora automática que extrae, abre, pliega, moldea y sella con cinta adhesiva la parte inferior de la caja. La gran versatilidad se debe también a la posibilidad de utilizar bobinas adhesivas que pueden conseguirse fácilmente en el mercado.
Superbox es, de hecho, una formadora automática que extrae, abre, pliega, moldea y sella con cinta adhesiva la parte inferior de la caja. La gran versatilidad se debe también a la posibilidad de utilizar bobinas adhesivas que pueden conseguirse fácilmente en el mercado.
La máquina consiste en un depósito de cartones, una zona donde se abren los cartones y un transportador de rodillos de salida en el que se aplica la cinta en la base de las cajas.
La regulación del cambio de formato se realiza cómodamente mediante 5 manivelas, y sucesivamente se efectúa el ajuste de los puntos de referencia del depósito de cartones y de la posición de las ventosas.

Material de formado: cajas-cartones
Capacidad Productiva: 720 piezas / hora en función del formato.

La máquina está principalmente compuesta por:

Estructura de carpintería metálica cuidadosamente tratada.
Depósito cajas-cartones 50/60 cajas.
Unidad de extracción y apertura del cartón, con sistema patentado.
Unidad de remolque cartones.
Obertura cajas y cierre solapas mediante accionamiento neumático.
Unidad de cierre automático del bajo del cartón con cinta adhesiva.
Protecciones anti-accidentes posibilidad de abrir según normas de seguridad.
Cambio de formato mediante mando de manivela y topes milimétricos.
Grupo de arrastre con cintas de transporte laterales (H = 60 mm.) con velocidad fija.
Parada automática cuando el almacén de cartones está vacío
PLC: Mitsubishi
Tensión de alimentación 400 V. 3 Ph – 50 HZ +T (otras sobre pedido)
Potencia total instalada: 1 Kw
Instalación neumática: 6 + 1 bar
Consumo aire 350 Nl/1''
¡Atención! Para la puesta a punto y la prueba final es indispensable disponer siempre de un lote de cajas con todas las medidas utilizadas por el cliente.
El equipo eléctrico tiene los requerimientos de seguridad solicitados por las normas Europeas CEI EN 60204-1 (clasificación CEI: 44-5).
El armario eléctrico está equipado de la siguiente manera: dispositivo de seccionamiento de la alimentación, protección del equipo, circuito potencial de protección, circuito de potencia, circuitos y funciones de comando, equipo de control y comandos, bloqueo de emergencia, protecciones y dispositivos de arranque (puesta en marcha), documentación eléctrica.
La máquina cumple con las directivas CE 89/392 CEE – 91/368/CEE – 93/44/CEE – 93/68/CEE – 89/336/CEE – 72/23/CEE.
Energía 220 V monofase 50Hz.
Dentro de la gama Superbox de ROBOPAC disponemos de 3 modelos de formadoras de cajas según la medida de la caja. Los modelos son la Superbox 544, 545 Y 644.

Todos los modelos al disponer de PLC programable se pueden integrar en líneas de formado llenado y precintado totalmente automáticas.


Caracteristicas técnicas
Máquina Sbox 544 Sbox 545 Sbox 645
Dimensiones máximas laborables - L (mm) 540 570 600
Dimensiones máximas laborables - M (mm) 400 410 410
Dimensiones máximas laborables - H (mm) 400 500 500
Dimensiones mínimas laborables - L (mm) 250 250 250
Dimensiones mínimas laborables - M (mm) 170 170 200
Dimensiones mínimas laborables - H (mm) 90 90 200
Capacidad almacén cartones máquina
std: 50/60 x x x
Tensión de alimentación: 400 V 3Ph+T 50 Hz x x x
Potencia total instalada 1 kW x x x
Presión de ejercicio 6±1 Bar x x x
Consumo de aire 350 Nl/min. x x x
Cabezales para cinta adhesiva de 75 mm OPZ. OPZ. OPZ.
Capacidad del almacén de cartones ampliada
: up to 100 OPZ. OPZ. OPZ.
*Por dimensiones (mm): L=570; H=90 ==> W>300
*Dimensiones máquina (mm): L=570; H=410 ==>W>170
Dimensiones máquina
Superbox 544/545 Superbox 645
L 2276 L 2326
W 1652 W 1652
H 1660 H 1660
H’ 650±50 H’ 650±50
